Qingdao Xinjie Electron Co., Ltd. : Vaš profesionalni dobavitelj kabelskega snopa avtomobilskega motorja

Naše podjetje, ustanovljeno leta 2013, je profesionalni proizvajalec, ki ponuja celovite rešitve za električne izdelke. Da bi strankam zagotovili celovite storitve, smo ustanovili strokovno tehnično ekipo za raziskave in razvoj ter laboratorij, ki lahko zagotovi dobre splošne rešitve za vaše električne izdelke.

Bogati izdelki
Naš glavni proizvodni program vključuje elektronske izdelke, elektronske komponente, kot so: kabelski snopi, integrirana vezja, LCD zasloni za upravljanje itd.

Vsestranski
Naši izdelki se lahko široko uporabljajo v različnih gospodinjskih aparatih, mobilnih telefonih, računalnikih, avtomobilih, medicinski in industrijski opremi, pametnih napravah itd.

Vodilna služba
Imamo dolgoletne izkušnje v industriji in celovit sistem vodenja proizvodnje, nadzora kakovosti, prodajnega servisa. Ne glede na to, ali želite kupiti napajalni kabel ali kabelski snop, preprosto pošljite svoje zahteve po e-pošti in izdelek vam lahko prilagodimo.

Zagotavljanje kakovosti
Da bi strankam zagotovili celovite storitve, smo ustanovili strokovno tehnično ekipo za raziskave in razvoj ter laboratorij, ki lahko zagotovi dobre splošne rešitve za vaše električne izdelke. In naše izdelke je mogoče prilagoditi.

Sklop kablov za avtomobile in nova energetska vozila

Sklop kablov za avtomobile in nova energetska vozila se nanaša na zbirko žic, kablov, konektorjev in drugih komponent, ki so povezane skupaj, da tvorijo sistem za prenos moči, signalov in podatkov znotraj avtomobila ali vozila z novo energijo (NEV), kot je npr. električno ali hibridno vozilo. Ti sklopi so ključnega pomena za delovanje različnih električnih sistemov v vozilih, vključno z upravljanjem motorja, osvetlitvijo, infotainmentom, varnostnimi funkcijami in polnilnimi sistemi v NEV.

Kabelski snop klimatske naprave za avtobus

Izdelek kabelskega snopa klimatske naprave za avtobuse so visokokakovostni, visoko zmogljivi elektronski deli, ki se večinoma uporabljajo v klimatskih napravah velikih avtobusov. Izdelek ima številne napredne tehnologije in funkcije, ki lahko prinesejo odlično uporabniško izkušnjo.

Kabelski snop motorja avtobusa

Kabelski snop motorja avtobusa je zapletena mreža žic, kablov, konektorjev in sponk, posebej zasnovanih za električni sistem motornega prostora avtobusa. Njegova primarna funkcija je olajšati prenos moči in krmilnih signalov med motorjem in različnimi senzorji, aktuatorji in elektronskimi krmilnimi enotami (ECU).

Kabelski snop avtomobilske klimatske naprave

Kabelski snop avtomobilske klimatske naprave je zapleten sveženj žic, konektorjev in včasih zaščitenih kablov, ki služi kot električna hrbtenica za sistem klimatske naprave (AC) vozila. Zasnovan je posebej za medsebojno povezovanje vseh električnih komponent, povezanih s sistemom AC, s čimer zagotavlja njihovo učinkovito komunikacijo med seboj in s centralnim računalnikom vozila ali elektronsko krmilno enoto (ECU).

Kabelski snop klimatske naprave za tovornjake

Kabelski snop klimatske naprave za tovornjake je kritična komponenta, zasnovana za olajšanje električne komunikacije med različnimi elementi klimatske naprave gospodarskega vozila. Ta sistem vključuje kompresor, kondenzator, uparjalnik, sprejemni sušilnik, ekspanzijski ventil ter pripadajoče senzorje in krmilnike. Kabelski snop je v bistvu mreža žic, povezanih z izolacijo in zaščitnimi ohišji, ki zagotavlja učinkovit in varen prenos električnih signalov.

Kabelski snop motorja tovornjaka

Kabelski snop motorja tovornjaka je sklop žic, konektorjev, sponk in zaščitnih naprav, ki služijo kot električni živčni sistem za motor tovornjaka. Odgovoren je za distribucijo električne energije in pošiljanje krmilnih signalov med motorjem in različnimi drugimi komponentami znotraj sistemov za upravljanje vozila.

Kabelski snop klimatske naprave za električni avtomobil

Izdelek kabelskega snopa električnega avtomobilskega klimatskega sistema je izdelek elektronskega kabelskega snopa za klimatski sistem električnega vozila. Izdelek je sestavljen iz številnih različnih elektronskih komponent, ki lahko izvajajo osnovne funkcije klimatskega sistema, ima pa tudi več drugih funkcij.

Kabelski snop motorja električnega avtomobila

Izdelek kabelskega snopa motorja električnega avtomobila je elektronska komponenta integriranega vezja v kabelskem snopu, ki se lahko uporablja v sistemu motorja električnega vozila. Ta izdelek ima dobre lastnosti in značilnosti izdelka, ki lahko uporabnikom zagotovijo bolj inteligentno celovito rešitev za vozila.

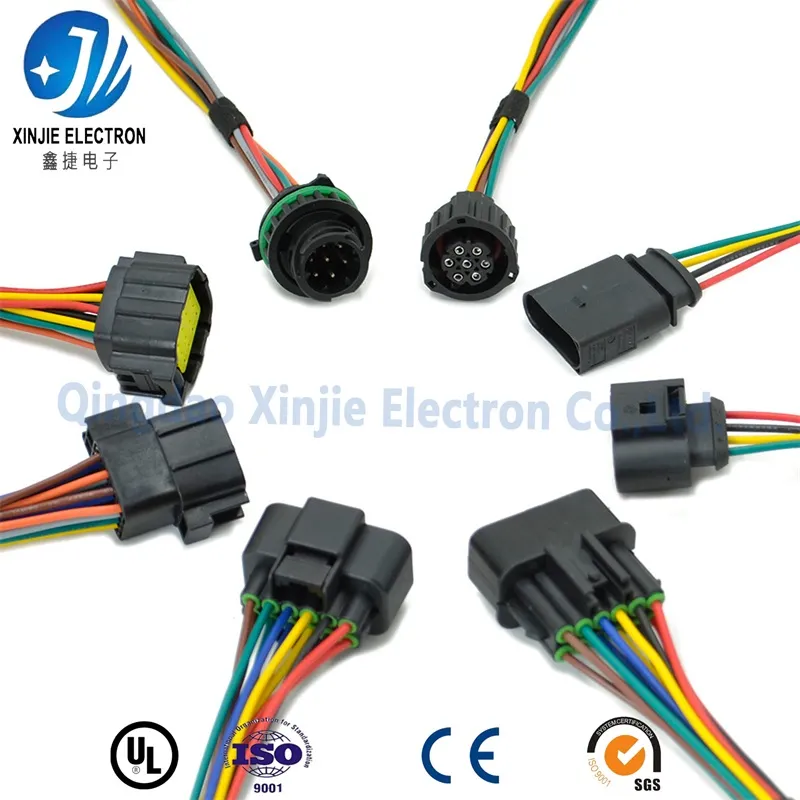

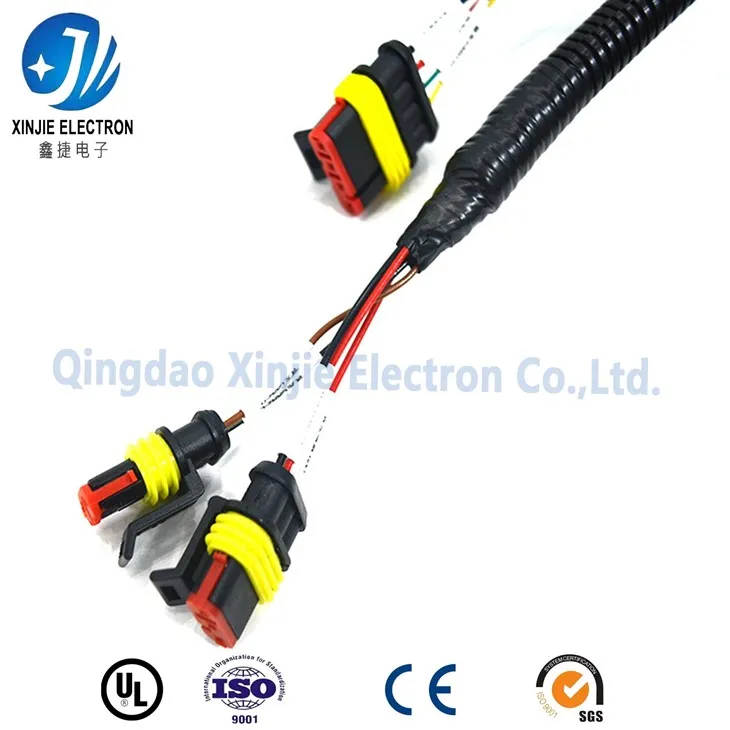

Kabelski snop avtomobilskega motorja

S hitrim razvojem avtomobilske industrije je kabelski snop avtomobilskega motorja postal pomemben del avtomobilske elektronske tehnologije.

Kaj je kabelski snop avtomobilskega motorja

Kabelski snop avtomobilskega motorja je sistem žic, sponk, konektorjev in oklopov, ki prenaša električno energijo in signale med različnimi komponentami motorja vozila in drugimi deli avtomobila. V bistvu gre za mrežo poti, ki omogočajo nadzorovan pretok električne energije, ki je ključnega pomena za delovanje motorja in funkcionalnost različnih sistemov, kot so vžig, vbrizg goriva, nadzor emisij in upravljanje motorja.

Značilnosti kabelskega snopa avtomobilskega motorja

Učinkovita električna povezljivost
Kabelski snop zagotavlja učinkovit prenos električnih signalov in moči med različnimi komponentami motorja. To omogoča gladko delovanje in optimalno delovanje motorja.

Zanesljivo delovanje
Pravilno zasnovan in sestavljen kabelski snop zagotavlja zanesljivo delovanje električnega sistema motorja. Zmanjšuje tveganje ohlapnih povezav, kratkih stikov in drugih električnih težav, ki lahko vodijo do motenj ali okvar motorja.

Enostavno odpravljanje težav
Ko se v motorju pojavi električna težava, je z dobro organiziranim kabelskim snopom lažje prepoznati in odpraviti težavo. Kabelski snop omogoča enostaven dostop do žic in priključkov, kar poenostavlja postopek odpravljanja težav.

Varnost
Kabelski snop je zasnovan tako, da izpolnjuje stroge varnostne standarde, kar zagotavlja, da so električne povezave varne in zaščitene. To zmanjša nevarnost električnih požarov, udarcev in drugih varnostnih nevarnosti.

Deli kabelskega snopa avtomobilskega motorja

Priključek
Komponenta konektorja kaže svoje ime: povezuje žice snopa z različnimi tokokrogi in viri energije. Običajni konektor bo imel moški in ženski konektor. Oba konca se združita za prenos toka.

Varovalka
Na splošno je delo varovalke za zaščito električnih komponent, če gre kaj narobe. Na primer, ko je tok previsok. Ko govorimo o avtomobilih in njihovih kabelskih snopih, ni nič drugače.

Blok varovalk
Vsako vezje v kabelskem snopu ima ločeno varovalko. To pomeni, da ena varovalka, ki se pokvari, ne bo vplivala na vse komponente. Blok varovalk je kot hiša, kjer sestavite različne varovalke. Podobno je razdelilni plošči.

Rele
Relejna komponenta avtomatskega kabelskega snopa deluje za kroženje velikega toka. Je ena najpomembnejših komponent, ki črpa energijo neposredno iz baterije. Nasprotno pa nekatere komponente črpajo energijo iz drugih delov avtomobilskega sistema. Posledično lahko komponenta releja oddaja močan tok iz nizkega.

Žica
Kabelski snop je sklop električnih kablov ali žic. Kabli ali žice so tukaj prikazane komponente. To so običajno bakrene žice in so na voljo v različnih variantah merjenja tokokroga.

Vrste kabelskega snopa avtomobilskega motorja

Specifični pas motorja

Nekateri kabelski snopi so specifični za motor in so zasnovani za določene motorje v seriji vozil. Na primer, motor V6 ima lahko drugačen kabelski snop kot motor V8 iste znamke in modela zaradi razlik v električnih zahtevah.

Univerzalni pas

Ti pasovi so zasnovani tako, da jih je mogoče prilagoditi različnim tipom motorjev in jih je mogoče prilagoditi ali razrezati, da se prilegajo. Običajno se uporabljajo v dirkalnih aplikacijah ali za DIY projekte, kjer je potrebna rešitev po meri.

Kako izbrati kabelski snop avtomobilskega motorja

Car and New Energy Vehicle Cable Assembly

Preglejte konektorje vezja

To je prvo in najpomembnejše. Kot je bilo že razloženo, imajo standardni kabelski snopi 12 tokokrogov, drugi pa 18 ali 24. Pregledati morate konektorje tokokroga, da potrdite, da ustrezajo vašemu tipu vozila.

ODM Wiring Harness Automotive Connect Wire Harness

Preverite, ali je varnostni pas zložljiv

Morda imate avto, ki potrebuje pas s samo 12 vezji. Kaj se zgodi, če dobite avto, ki potrebuje 18? Lahko kupite nov pas. Ali pa dobite razširljiv kabelski snop, ki sprejme več tokokrogov na setu.

Preverite material jermena

Ne želite ničesar drugega kot vzdržljiv kabelski snop. Da bi to zagotovili, preglejte material kabelskega snopa, zlasti žice in materiale priključkov. Za žice je najboljša možnost baker. Za konektor lahko izberete baker ali medenino, vendar se izogibajte aluminiju.

Kako namestiti kabelski snop avtomobilskega motorja

Pripravite delovni prostor
Preden začnete postopek namestitve, se prepričajte, da imate čist in dobro osvetljen delovni prostor. Pomembno je imeti dovolj prostora za udobno in varno delo.

Odklopite baterijo
Da preprečite morebitne električne nesreče, začnite tako, da odklopite negativni pol akumulatorja. To bo zagotovilo, da med delom na kabelskem snopu skozi sistem ne teče napajanje.

Prepoznajte priključke
Električni kabelski snop motorja je sestavljen iz različnih konektorjev, ki jih je treba pravilno priključiti na ustrezne komponente. Vzemite si nekaj časa, da se seznanite s priključki in njihovimi lokacijami.

Odstranite stari kabelski snop
Če zamenjujete obstoječi kabelski snop, previdno odstranite starega, tako da odklopite konektorje in odstranite morebitne nosilce ali sponke. Upoštevajte napeljavo starega snopa, da boste lažje namestili novega.

Povežite konektorje
Ko je nov kabelski snop nameščen, začnite povezovati priključke z ustreznimi komponentami. Prepričajte se, da je vsak priključek varno priključen in pravilno nameščen.

Preverite pravilne povezave
Ko povežete vse priključke, dvakrat preverite vsako povezavo, da zagotovite, da je varna in pravilno poravnana. To bo pomagalo preprečiti morebitne električne težave ali okvare v prihodnosti.

Ponovno priključite baterijo
Ko ste prepričani, da so vsi priključki varni, ponovno priključite negativni pol akumulatorja. To bo obnovilo napajanje električnega sistema motorja.

Preizkusite sistem
Zaženite motor in preizkusite različne električne komponente, da zagotovite pravilno delovanje. Preverite morebitne opozorilne lučke ali neobičajno vedenje, ki bi lahko kazalo na napačno povezavo.

Varnostni ukrepi med namestitvijo

Odklopite baterijo
Pred delom na električnih komponentah vedno odklopite baterijo, da preprečite nevarnost električnega udara ali kratkega stika.

Z žicami ravnajte previdno
Pri ravnanju z žicami bodite nežni, da jih ne poškodujete ali povzročite električnih težav.

Sledite pravilni poti
Prepričajte se, da je kabelski snop pravilno napeljan in stran od premikajočih se delov ali vročih površin, da preprečite poškodbe ali pregrevanje.

Dvakrat preverite povezave
Pred ponovnim priklopom baterije še enkrat preverite vse povezave, da zagotovite, da so varne in pravilno poravnane.

Kako diagnosticirati težave z motorjem Kabelski snop motorja avtomobila

Vizualni pregled
Začnite z vizualnim pregledom kabelskega snopa glede morebitnih vidnih znakov poškodb, kot so obrabljene žice, ohlapne povezave ali stopljena izolacija. Bodite zelo pozorni na področja v bližini motorja, kjer lahko vročina in tresljaji povzročijo pospešeno obrabo.

Preverite kontinuiteto
Z multimetrom preverite neprekinjenost med različnimi točkami kabelskega snopa. To bo pomagalo prepoznati morebitna odprta vezja ali prekinitve napeljave. Primerjajte odčitke s specifikacijami v servisnem priročniku vozila.

Izvedite preizkuse napetosti

Ko je motor ugasnjen, z multimetrom izmerite napetost na različnih konektorjih in sponkah kabelskega snopa. Primerjajte odčitke s specifikacijami v servisnem priročniku, da zagotovite, da so v sprejemljivem območju.

Preverite kratke hlače

Z multimetrom, nastavljenim na način upora, preverite kratke stike med različnimi žicami ali med žicami in šasijo vozila. Odčitek nizkega upora kaže na kratek stik, ki ga je treba odpraviti.

Testne komponente

Če sumite, da je določena komponenta, povezana s kabelskim snopom, okvarjena, jo odklopite in ločeno preizkusite njeno delovanje. To bo pomagalo ugotoviti, ali je težava v komponenti ali samem kabelskem snopu.

Uporaba kabelskega snopa motorja avtomobilskega motorja

01/

Vžigalni sistem
Kabelski snop vodi napajanje od akumulatorja do vžigalne tuljave in nato do vžigalnih svečk, kar zagotavlja, da se mešanica goriva in zraka v valjih pravilno vžge.

02/

Sistem za vbrizgavanje goriva
V sodobnih vozilih z elektronskim vbrizgom goriva kabelski snop prenaša signale iz različnih senzorjev v krmilno enoto motorja (ECU) in posreduje ukaze iz ECU v injektorje, s čimer nadzoruje natančen čas in količino dovajanja goriva.

03/

Sistemi za nadzor emisij
Kabelski snop medsebojno povezuje senzorje za kisik, ventile EGR (recirkulacija izpušnih plinov), katalizator in druge komponente, povezane z emisijami, z ECU, ki prilagaja delovanje motorja, da zmanjša onesnaževala.

04/

Hladilni sistem motorja
Električne komponente, kot sta senzor temperature hladilne tekočine in rele ventilatorja, so prek kabelskega snopa povezane z ECU, kar omogoča uravnavanje temperature in preprečevanje pregrevanja.

05/

Sistem polnjenja
Kabelski snop povezuje alternator z akumulatorjem in preostalim električnim sistemom vozila ter zagotavlja, da se akumulator polni med delovanjem motorja.

06/

Električna okna, ključavnice in ogledala
Čeprav niso neposredno povezane z delovanjem motorja, so te priročne funkcije odvisne od kabelskega snopa za sprejemanje moči in krmilnih signalov iz uporabniških vnosov in osrednjega računalnika vozila.

Pogosto zastavljena vprašanja

V: Kakšna je primarna funkcija kabelskega snopa avtomobilskega motorja?

O: Primarna funkcija kabelskega snopa avtomobilskega motorja je, da služi kot živčni sistem vozila, ki distribuira električno energijo in pošilja signale med motorjem in različnimi elektronskimi komponentami. Zagotavlja, da vse električne naprave, od žarometov do injektorjev za gorivo, delujejo učinkovito in zanesljivo.

V: Kako kabelski snop prispeva k delovanju motorja?

O: Dobro vzdrževan kabelski snop lahko bistveno prispeva k delovanju motorja, tako da zagotovi, da prava količina električne energije doseže ustrezne komponente ob pravem času. Ta natančnost omogoča optimalen čas vžiga, vbrizgavanje goriva in nadzor emisij, kar vodi do boljše učinkovitosti motorja in izhodne moči.

V: Zakaj je pri zamenjavi ali nadgradnji pomembno uporabiti združljiv kabelski snop?

O: Uporaba združljivega kabelskega snopa je ključnega pomena, ker zagotavlja, da so vse povezave varne in da se ohrani pravilna napetost in celovitost signala. Nezdružljivi kabelski snopi lahko povzročijo električne težave, zmanjšano delovanje in celo poškodbe občutljivih komponent.

V: Kakšni so znaki okvare kabelskega snopa?

O: Znaki okvarjenega kabelskega snopa vključujejo nepravilno električno delovanje, utripajoče luči, zatemnjene žaromete, težave pri zagonu motorja, izpade vžiga motorja in nepojasnjena opozorila lučk za preverjanje motorja. Nadaljnje delovanje s poškodovanim pasom lahko povzroči resnejše težave in morebitne varnostne nevarnosti.

V: Ali lahko pokvarjen kabelski snop povzroči poškodbo motorja?

O: Da, pokvarjen kabelski snop lahko res povzroči poškodbe motorja. Če kabelski snop ne zagotavlja pravilnih električnih signalov, lahko to povzroči nepravilno dovajanje goriva, nepravilen čas vžiga ali druge okvare, ki lahko povzročijo nepotrebno obremenitev komponent motorja, kar lahko povzroči prezgodnjo obrabo ali okvaro.

V: Kako je običajno strukturiran kabelski snop?

O: Tipičen kabelski snop je sestavljen iz snopov žic, izoliranih s plastiko ali gumo, barvno označenih za enostavno prepoznavanje in zaščitenih z ovojnim materialom. Žice so strateško razporejene in povezane s terminali, konektorji in spoji, da tvorijo omrežje, ki distribuira elektriko in prenaša signale po vozilu.

V: Kateri dejavniki vplivajo na življenjsko dobo kabelskega snopa?

O: Dejavniki, ki vplivajo na življenjsko dobo kabelskega snopa, vključujejo vročino, vibracije, izpostavljenost vlagi in kemikalijam ter fizično obrabo. Sčasoma lahko ti pogoji poslabšajo izolacijo in povezave, kar povzroči povečano odpornost, korozijo in morebitno okvaro.

V: Ali je kabelski snop mogoče popraviti ali ga je treba vedno zamenjati?

O: V nekaterih primerih je mogoče manjše poškodbe kabelskega snopa popraviti s spajanjem ali zamenjavo posameznih žic ali konektorjev. Vendar pa obsežne poškodbe ali obraba pogosto zahtevajo popolno zamenjavo, da se zagotovi zanesljivo delovanje in prepreči prihodnje težave.

V: Kako se poprodajni kabelski snopi razlikujejo od OEM?

O: Poprodajni kabelski snopi se lahko razlikujejo od snopov OEM glede kakovosti, materialov, načinov izdelave in združljivosti. Medtem ko so nekateri poprodajni pasovi zasnovani tako, da se ujemajo s standardi proizvajalca originalne opreme ali jih presegajo, lahko drugi nudijo prihranke pri stroških na račun vzdržljivosti ali zmogljivosti.

V: Ali obstajajo kakšni posebni premisleki pri nameščanju kabelskega snopa v spremenjeno vozilo?

O: Ko nameščate kabelski snop v spremenjeno vozilo, je pomembno upoštevati spremembe električnega sistema vozila, kot so dodana elektronika ali spremembe delovanja. Te spremembe lahko zahtevajo dodatno ožičenje, različne konektorje ali celo po meri oblikovan kabelski snop za zagotavljanje združljivosti in funkcionalnosti.

V: Kakšno vlogo ima kabelski snop pri varnosti vozila?

O: Kabelski snop igra ključno vlogo pri varnosti vozila, saj zagotavlja, da so varnostni sistemi, kot so zračne blazine, protiblokirni zavorni sistemi in nadzor stabilnosti, pravilno napajani in učinkovito komunicirajo. Poškodovan ali okvarjen pas lahko ogrozi te sisteme, kar poveča tveganje za nesreče in poškodbe.

V: Kako okolje vpliva na delovanje kabelskega snopa?

O: Ekstremne temperature, vlaga in izpostavljenost UV-sevanju, oljem in kemikalijam lahko vplivajo na delovanje kabelskega snopa. Ti pogoji lahko povzročijo razpad izolacije, korozijo povezav in kratek stik žic, kar vodi do zmanjšane zanesljivosti in morebitnih varnostnih nevarnosti.

V: Ali je kabelski snop mogoče zaščititi pred okoljsko škodo?

O: Zaščito kabelskega snopa pred okoljsko škodo je mogoče doseči z uporabo zaščitnih premazov, cevi ali materialov za obloge. Poleg tega lahko pravilna namestitev in napeljava pasu pomaga zmanjšati izpostavljenost morebitnim virom poškodb.

V: Kakšen je postopek za diagnosticiranje težave s kabelskim snopom?

O: Diagnosticiranje težave s kabelskim snopom običajno vključuje vizualni pregled, testiranje kontinuitete in testiranje komponent. Vizualni pregled lahko razkrije očitne znake poškodb ali obrabe, medtem ko preskušanje neprekinjenosti zagotavlja, da lahko električni tok prosto teče skozi snop. Preizkušanje komponent preverja delovanje posameznih naprav, povezanih s snopom, da se odkrijejo morebitne okvare.

V: Kako lahko redno vzdrževanje pomaga podaljšati življenjsko dobo kabelskega snopa?

O: Redno vzdrževanje, kot je pregled snopa za morebitne poškodbe, vzdrževanje čistih in tesnih povezav ter zaščita snopa pred okoljskimi dejavniki, lahko pomaga podaljšati njegovo življenjsko dobo in zagotoviti zanesljivo delovanje. Poleg tega lahko takojšnje reševanje električnih težav prepreči nadaljnje poškodbe kabelskega snopa in drugih komponent vozila.

V: Ali je mogoče ustvariti kabelski snop po meri za določeno aplikacijo?

O: Da, možno je ustvariti kabelski snop po meri za določeno aplikacijo. Pasovi po meri so lahko zasnovani tako, da izpolnjujejo edinstvene električne zahteve, se prilegajo tesnim prostorom ali vključujejo posebne priključke in komponente. Pri načrtovanju in izdelavi pasov po meri je priporočljivo sodelovanje s poklicnim inženirjem ali izkušenim tehnikom.

V: Kateri so pogosti vzroki okvare kabelskega snopa?

O: Pogosti vzroki okvare kabelskega snopa vključujejo fizične poškodbe zaradi udarcev ali odrgnin, pregrevanje zaradi slabih električnih povezav ali okvar komponent, izpostavljenost vlagi ali kemikalijam, ki povzročijo korozijo, ter obrabo zaradi normalne uporabe skozi čas.

V: Ali lahko kabelski snop vpliva na porabo goriva?

O: Da, pokvarjen kabelski snop lahko vpliva na porabo goriva. Če povzroči nepravilno dovajanje goriva ali čas vžiga, lahko poškodovan kabelski snop zmanjša učinkovitost motorja in poveča porabo goriva. Zagotavljanje, da je kabelski snop v dobrem stanju, je pomembno za ohranjanje optimalne porabe goriva.

V: Kako kabelski snop sodeluje z računalniškim sistemom vozila?

O: Kabelski snop sodeluje z računalniškim sistemom vozila tako, da prenaša signale iz različnih senzorjev in stikal v računalnik ter posreduje ukaze iz računalnika na ustrezne aktuatorje in komponente. Ta komunikacija je nujna za pravilno delovanje motorja in drugih sistemov vozila.

V: Kateri je najboljši način za shranjevanje rezervnega kabelskega snopa?

O: Rezervni kabelski snop shranjujte na hladnem in suhem mestu, stran od neposredne sončne svetlobe ali virov toplote. Kabelski snop mora biti ohlapno zvit in shranjen na ravni površini, da preprečite zvijanje ali upogibanje žic. Priporočljivo je tudi, da pas zavijete v zaščitni material, kot je krpa ali papir, da preprečite prah in umazanijo. Pravilno shranjevanje pomaga ohranjati celovitost pasu in zagotavlja, da bo pripravljen za uporabo, ko bo to potrebno.
